Шплинт DIN 11023 быстросъемный с кольцом
Быстросъемная чека (шплинт) DIN 11023 представляет собой металлический штифт цилиндрической формы с закрепленным на конце кольцом. Он предназначен для быстрого соединения и разъединения осей, валов, труб и прочих элементов без необходимости использования инструментов. Наибольшее распространение получил в машиностроении, особенно в сельскохозяйственной технике, где его часто называют чекой для сельхозмашин. Простота установки и демонтажа делает этот фиксатор удобным в эксплуатации, особенно при проведении срочных ремонтов в полевых условиях.
Штифт изготавливается из прочной оцинкованной стали, устойчивой к коррозии и механическому воздействию. Фиксирующее кольцо выполнено из стальной пружинной проволоки диаметром 3,4 мм, что обеспечивает надежную фиксацию соединяемых элементов. Следует учитывать, что этот тип шплинтов не предназначен для удержания узлов, подвергающихся высоким нагрузкам.
Для соединения элементов шплинт вставляют в заранее подготовленные отверстия, после чего кольцо фиксируется, препятствуя выпадению фиксатора. При необходимости разборки кольцо легко отгибается, позволяя без лишних усилий извлечь шплинт. При выборе изделия важно учитывать соответствие его параметров диаметру и длине соединяемых деталей, чтобы соединение было надежным и долговечным.

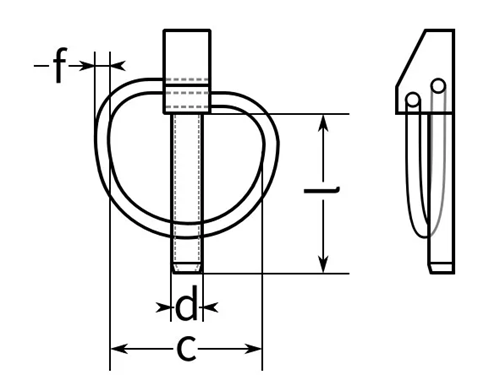

| Диаметр, d | Длина стержня, l | Внутренний диаметр чеки, c | Толщина материала, f |
| 4,5 | 36; 42 | 25 | 3,4 |
| 5 | 32; 42 | 25 | 3,4 |
| 6 | 42; 45 | 32 | 3,4 |
| 8 | 42; 45 | 32 | 3,4 |
| 10 | 42; 45 | 32 | 3,4 |
| 12 | 45; 55 | 32 | 3,4 |
| 17 | 60 | 45 | 4 |
