Болт DIN 961 — это высокопрочное крепежное изделие с шестигранной головкой, отличающееся полной мелкой резьбой. Его использование оправдано в ответственных конструкциях, где важна высокая прочность и точность соединения.

Конструкция и особенности

Полная мелкая резьба обеспечивает плотную фиксацию, минимизируя люфт даже в условиях постоянных вибраций или динамических нагрузок. Шаг резьбы варьируется от 1 до 4 мм в зависимости от диаметра.
Изделие изготавливается из углеродистой стали класса 10.9, подвергаемой закалке и отпуску, что гарантирует повышенную устойчивость к нагрузкам. Это на 25% прочнее стандартных болтов класса 8.8.

Улучшенная герметичность позволяет использовать болт в системах, где важно исключить утечку.

Применение

Болты DIN 961 находят применение в таких областях, как:

Автомобилестроение. Установка в подвесках, трансмиссиях и двигателях.
Промышленное оборудование. Крепеж клапанов, насосов, гидравлических систем.
Сельскохозяйственная техника. Обеспечение надежных соединений в условиях высоких нагрузок.
Машиностроение. Используются в механизмах, подверженных частой разборке и сборке.

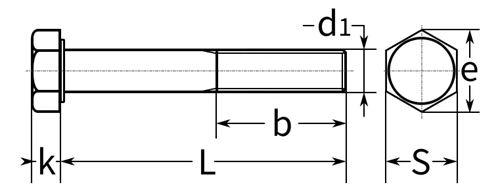

DIN 961 Болт с полной мелкой резьбой

Резьба d₁		М8	М10	М12	М14	М16	М18	М20	М22
Шаг резьбы		1	1	1,25	1,5	1,5	1,5	1,5	1,5
			1,25	1,5				2
Высота головки K		5,3	6,4	7,5	8,8	10	11,5	12,5	14
Диаметр описанной окружности е DIN/ISO		14,38	18,9/17,77	21,1/20,03	24,49/23,36	26,75	30,14	33,53	38,85/37,72

Размер под ключ S DIN/ISO		13	17/16	19/18	22/21	24	27	30	32/34

Длина резьбовой части b	при L ≤ 125 мм	22	26	30	34	38	42	46	50
	при L ≤ 200 мм	28	32	36	40	44	48	52	56
	при L > 200 мм	41	45	49	53	57	61	65	69

Резьба d₁		М24	М27	М30	М36	М42	М48	М56	М64
Шаг резьбы		2	2	2	3	3	3	4	4

Высота головки K		15	17	18,7	22,5	26	30	35	40
Диаметр описанной окружности е DIN/ISO		39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9

Размер под ключ S DIN/ISO		36	41	46	55	65	75	85	95

Длина резьбовой части b	при L ≤ 125 мм	54	60	66	-	-	-	-	-
	при L ≤ 200 мм	60	66	72	84	96	108	-	-
	при L > 200 мм	73	79	85	97	109	121	137	153
